Descripción

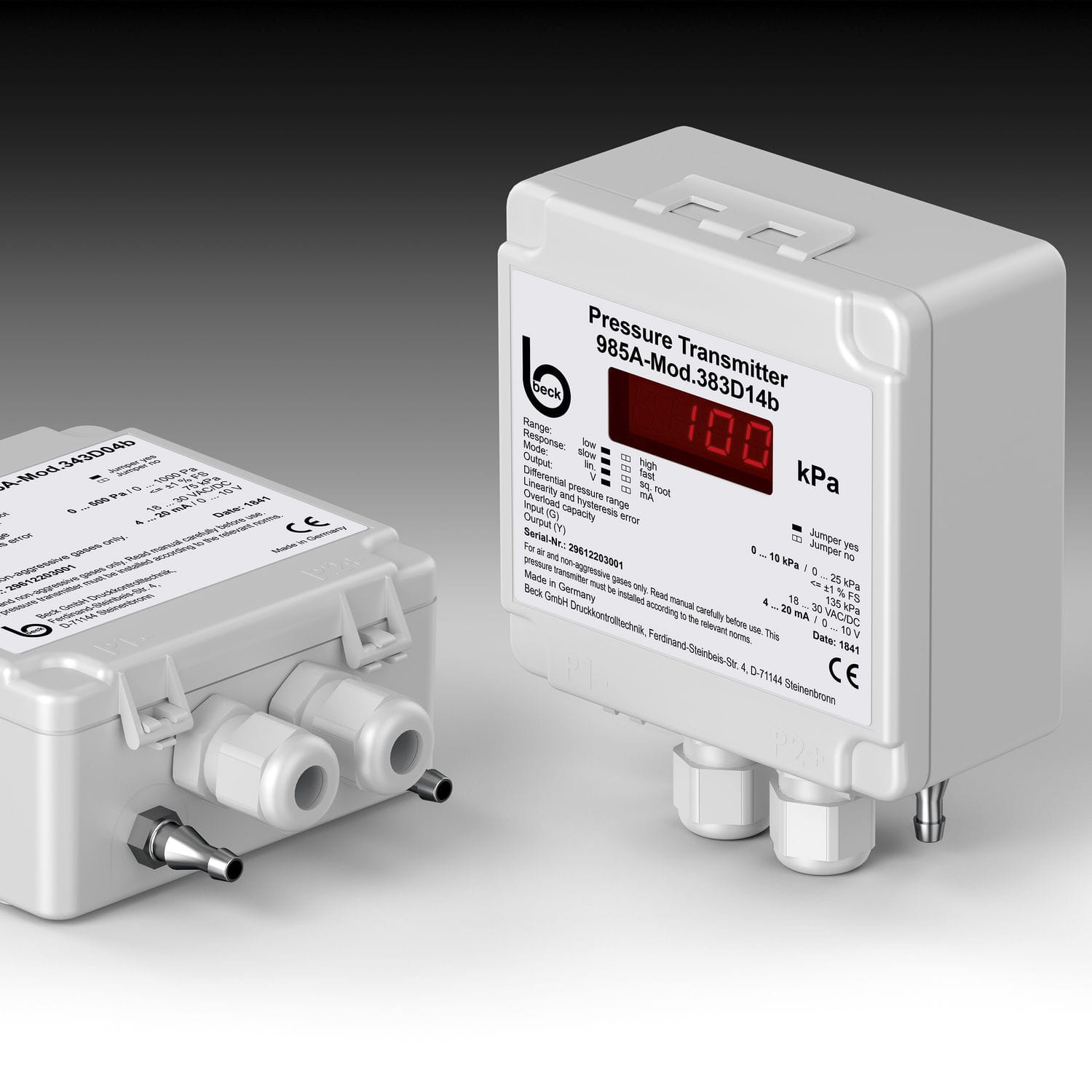

Los 985A y 985Q son transductores compactos de presión diferencial para aire y gases no agresivos. Disponen de rangos de presión seleccionables y calibración automática del cero.
Características técnicas:
- Alimentación de 18 a 30 V AC/DC.
- Señal de salida de 0-10 V o 4-20 mA.
- Impedancia de salida de 20 a 500 Ω para la señal de 4-20 mA.
- Impedancia de salida igual o superior a 1 kΩ, con un máximo de 10 mA, para la señal de 0-10 V.
- Consumo máximo de corriente inferior a 185 mA.
- Medio de presión: aire y gases no agresivos.
- Sensor de presión piezorresistivo.
- Linealidad de ±1 % de la escala total, con un mínimo de ±1 Pa, incluyendo histéresis y repetibilidad.
- Incertidumbre de ±1 % de la escala total, con un mínimo de ±1 Pa.
- Calibración automática del cero.
- Salida conmutada NPN normalmente abierta de serie.
- Salida NPN normalmente cerrada o PNP normalmente abierta/cerrada disponible bajo pedido especial.
- Capacidad máxima de conmutación de 30 VDC/100 mA.
- Display LED rojo opcional de siete segmentos y cuatro dígitos.
- Tiempo de respuesta seleccionable de 1 s o 200 ms.
- Funcionamiento lineal o mediante raíz cuadrada.
- Conexión de presión para tubo de 4/6 mm.
- Conexión eléctrica mediante terminales para conductores de hasta 1,5 mm² o conector circular M12 de cuatro polos.
- Temperatura de funcionamiento y almacenamiento de -10 a 50 °C.
- Humedad admisible de 0 a 95 % HR sin condensación.
- Protección IP65 según EN 60529.
- Carcasa de ABS.
- Dimensiones de 81 × 83 × 41 mm.
- Peso aproximado de 140 g.
- Pasacables de poliamida con tuerca ciega AF15.
- Conformidad EN 61326 (CE) y RoHS.
El transductor puede montarse en cualquier posición. La compensación automática del cero elimina los errores originados por el posicionamiento.
En el 985A, el rango bajo o alto se selecciona mediante un jumper. El 985Q utiliza un interruptor rotativo para seleccionar sus rangos de presión. El tiempo de respuesta, el modo de funcionamiento y la señal de salida también se configuran mediante jumpers internos.
